Menambahkan LED, Magnet, dan Motor ke Hasil 3D Print: Apa yang Perlu Dirancang?

Menambahkan LED, magnet, atau motor mengubah hasil 3D print dari cangkang menjadi assembly. Model harus menyediakan ruang komponen, jalur kabel, akses pemasangan, pembuangan panas, dan cara servis. Komponen yang muat secara geometris belum tentu dapat dirakit atau digunakan dengan aman.

Bambu Lab Maker's Supply menggambarkan ekosistem hardware yang dipasangkan dengan model 3D. Prinsip pentingnya tetap sama untuk komponen apa pun: desain harus mengikuti bill of materials aktual, bukan ikon generik di CAD.

Mulai dari BOM dan komponen fisik

Daftar seluruh modul, fastener, kabel, konektor, sakelar, baterai, resistor atau driver, bearing, serta alat yang dibutuhkan. Unduh datasheet lalu ukur sampel dari pemasok yang benar-benar digunakan. Sertakan toleransi komponen dan tonjolan solder. Jangan menunggu casing selesai untuk mengetahui bahwa plug tidak dapat masuk.

Rancang LED bersama panas dan cahaya

Sediakan dudukan yang menentukan jarak LED dari diffuser. Hot spot dapat dikurangi melalui ruang mixing atau diffuser yang sesuai. LED dan driver menghasilkan panas, sehingga material, ventilasi, dan duty cycle perlu ditinjau. Gunakan komponen listrik pada rating yang benar dan ikuti petunjuk produsennya; cangkang cetak tidak mengganti proteksi listrik.

Buat pocket magnet yang terarah

Tentukan diameter, tebal, dan polaritas magnet. Chamfer kecil membantu pemasangan, sedangkan shoulder atau penutup menahan magnet agar tidak keluar. Buat jig polaritas jika jumlahnya banyak. Magnet dapat memengaruhi perangkat tertentu dan berbahaya bila tertelan, jadi tempatkan secara tertutup serta sesuaikan dengan pengguna akhir.

Isolasi motor dan getaran

Motor memerlukan datum, fastener, ruang shaft, kabel, dan jalur gaya. Dinding tipis dapat bertindak seperti speaker. Tambahkan rib, dudukan yang kaku, atau isolator sesuai kebutuhan, lalu uji pada kecepatan operasi. Pastikan bagian berputar tidak dapat disentuh dan kabel tidak masuk ke gear atau fan.

Kelola kabel dan strain relief

Jalur kabel perlu radius tekuk, ruang konektor, dan akses saat merakit. Clip internal sebaiknya tidak menjepit insulasi. Strain relief mencegah tarikan dari luar langsung mengenai solder. Pisahkan kabel dari tepi tajam, sekrup, panas, serta bagian bergerak. Foto routing akhir sebagai referensi servis.

Buat baterai dan sakelar dapat diakses

Kompartemen baterai harus mengikuti holder atau pack yang tepat, memiliki polaritas jelas, dan dapat dibuka tanpa membongkar seluruh produk. Gunakan sistem charging, protection, serta power supply yang ditentukan produsen. Jangan merancang atau merakit pack sel lithium tanpa kompetensi dan pengujian yang sesuai.

Rancang urutan assembly dan servis

Bayangkan urutan memasukkan setiap bagian dan posisi obeng. Boss, insert, snap, atau sekrup perlu clearance serta ketebalan dinding. Tutup servis sebaiknya dapat dibuka berulang tanpa merusak kabel. Cetak bagian casing atau kupon hardware lebih dahulu. Untuk desain parametrik, generator model 3D dapat membantu mengelola varian ukuran dengan aturan yang konsisten.

Cara menilai desain sebelum produksi

Jangan langsung mencetak ukuran penuh atau jumlah banyak. Buat sampel yang mewakili bagian paling berisiko: sambungan, lubang, mekanisme, permukaan yang menyentuh benda lain, atau detail terkecil. Gunakan material, orientasi, dan profil yang sama dengan rencana produksi. Catat revisi file dan hasil pengukuran agar keputusan tidak hanya berdasarkan kesan visual.

Setelah sampel pas, uji dalam kondisi penggunaan sebenarnya. Periksa apakah benda stabil, mudah dibersihkan, nyaman dipegang, dan dapat dirakit tanpa dipaksa. Perubahan kecil pada ketebalan dinding, radius, atau clearance sering lebih efektif daripada mengubah seluruh model. Untuk barang yang akan dijual, ulangi sampel dan dokumentasikan batas penggunaan secara jelas.

Checklist sebelum mengirim file

• BOM final dan sampel komponen tersedia.
• Pocket memuat toleransi, solder, kabel, dan konektor.
• Panas LED atau driver memiliki jalur keluar.
• Magnet ditahan dan polaritasnya ditandai.
• Motor tertutup serta getaran diuji.
• Baterai, sakelar, dan fastener dapat diservis.

Sertakan ukuran akhir, jumlah, pilihan warna, kondisi penggunaan, sisi yang paling terlihat, serta tenggat. Bila model harus cocok dengan produk lain, kirim ukuran aktual atau benda pasangannya. Jelaskan juga apakah kebutuhan berhenti pada hasil cetak mentah atau mencakup perakitan, penghalusan, pengecatan, dan pengemasan. Informasi tersebut membantu penyedia jasa memberi estimasi yang dapat dibandingkan.

Pertanyaan yang sering ditanyakan

Bolehkah pocket dibuat dari ukuran katalog?

Gunakan katalog sebagai awal, lalu ukur komponen aktual beserta kabel, solder, konektor, dan variasi pemasok.

Apakah magnet cukup dilem?

Lem dapat membantu, tetapi fitur penahan mekanis atau penutup memberi cadangan jika adhesi menurun. Tandai polaritas sebelum pemasangan.

Mengapa motor membuat casing berisik?

Ketidakseimbangan, resonansi dinding, dudukan longgar, gear, dan kontak antarkomponen dapat memperkuat getaran.

Assembly elektronik membutuhkan koordinasi desain mekanik dan komponen aktual. Kirim BOM, datasheet, foto komponen, skema pemasangan, serta target fungsi melalui halaman kontak Pegangind sebelum mencetak casing penuh.

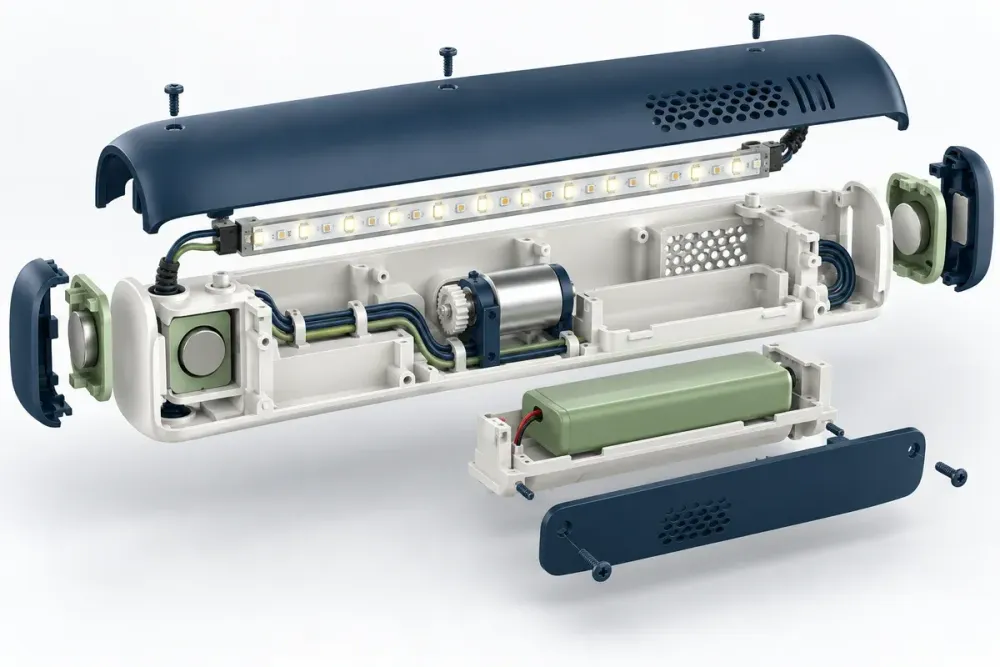

Ilustrasi utama dibuat dengan AI untuk menjelaskan konsep; bukan foto proyek pelanggan atau contoh hasil yang dijamin.
