Model Lebih Besar dari Printer? Cara Membagi dan Menyambung Model 3D

Model yang lebih besar dari build volume tidak harus selalu diperkecil. Geometri dapat dibagi menjadi beberapa bagian, dicetak dengan orientasi yang sesuai, lalu disambung. Hasil yang rapi bergantung pada lokasi garis potong dan desain sambungan, bukan hanya perintah cut.

Sebelum membagi, tentukan ukuran akhir, material, lokasi pajangan, arah beban, metode finishing, dan cara pengiriman. Rencana untuk patung dekoratif berbeda dari casing atau part yang menerima gaya.

Ukur batas nyata printer

Build volume pada spesifikasi mesin bukan selalu ruang yang dapat dipakai tanpa batas. Brim, purge line, toolhead clearance, dan fitur mesin dapat mengurangi area praktis. Masukkan profil printer yang benar lalu cek setiap part di slicer.

Berikan margin dari tepi plate. Part yang tepat menyentuh batas maksimum meningkatkan risiko benturan atau area adhesi yang tidak ideal. Pertimbangkan pula tinggi, bukan hanya panjang dan lebar.

Pilih garis potong dengan sengaja

Letakkan cut pada perubahan bentuk alami, lipatan, panel line, bawah aksesori, atau area yang mudah diamplas. Bidang potong harus cukup luas untuk sambungan, tetapi jangan merusak detail wajah, tekstur, atau dinding tipis.

Untuk benda berstruktur, hindari memotong tepat pada konsentrasi beban. Sambungan lem dekoratif tidak otomatis mengembalikan kekuatan benda utuh. Jika fungsi mekanis penting, desain ulang distribusi gaya dan lakukan pengujian.

Orientasi setiap bagian dapat berbeda

Keuntungan pembagian adalah tiap part dapat diputar untuk mengurangi support, memperbaiki detail, atau mengarahkan layer sesuai kebutuhan. Namun, orientasi baru juga mengubah tekstur permukaan dan akurasi sambungan. Dua bidang pasangan yang dicetak dengan arah berbeda dapat menyusut atau terdistorsi secara berbeda.

Bandingkan rencana di slicer: waktu, support, area kontak bed, tinggi, dan permukaan yang terlihat. Dokumentasi Cut tool PrusaSlicer menunjukkan pemotongan pada berbagai sudut serta pilihan connector seperti plug, dowel, snap, dan dovetail.

Tambahkan fitur penyelarasan

Bidang datar dapat dilem langsung, tetapi mudah bergeser saat dijepit. Pin dan soket membantu posisi. Dua pin dengan jarak cukup biasanya mengontrol rotasi lebih baik daripada satu pin di tengah. Gunakan bentuk atau ukuran berbeda bila bagian dapat tertukar.

Dovetail dapat mengontrol arah geser, sedangkan tongue-and-groove atau bibir membantu menyelaraskan permukaan panjang. Setiap connector membutuhkan material di sekelilingnya. Jangan menempatkan lubang besar pada dinding tipis atau detail rapuh.

Berikan clearance dan buat kupon uji

Pin berdiameter sama persis dengan lubang sering tidak masuk setelah dicetak. Clearance dipengaruhi proses, mesin, material, orientasi, ukuran, dan finishing. Tidak ada satu angka yang benar untuk semua kondisi.

Buat kupon kecil berisi beberapa variasi pin dan lubang dengan kondisi cetak yang sama. Uji pas tekan, pas longgar, serta ruang lem. Dokumentasikan pasangan ukuran yang berhasil. Jangan menskalakan seluruh part untuk memperbaiki connector karena ukuran luar ikut berubah.

Rencanakan perekat dan penjepitan

Pilih perekat yang sesuai material, luas bidang, beban, waktu kerja, dan finishing. Uji pada sisa cetakan. Bersihkan permukaan dan lakukan dry fit sebelum mengoleskan lem. Siapkan clamp, jig, atau tape agar bagian tidak bergeser selama curing.

Ventilasi dan prosedur penggunaan mengikuti petunjuk produk perekat. Hindari mengandalkan lem sebagai solusi untuk gap besar atau bidang yang melengkung; perbaiki kecocokan terlebih dahulu.

Rapikan seam tanpa menghapus detail

Setelah sambungan stabil, isi celah secara bertahap, amplas dengan grit sesuai, lalu gunakan primer untuk melihat ketidakrataan. Lindungi tekstur dan tepian tajam. Pada model berwarna langsung dari filament, seam mungkin tetap terlihat; tempat potong yang tersembunyi menjadi lebih penting.

Panduan Formlabs untuk model melebihi build volume membandingkan bidang potong sederhana dan aligner seperti pin, groove, atau lip. Ia juga mengingatkan bahwa variasi dimensi dapat membuat aligner gagal, sehingga pengujian tetap diperlukan.

Validasi seluruh assembly digital

Simpan satu versi model utuh sebagai referensi dan versi terpisah untuk produksi. Pastikan tidak ada part hilang, terbalik, atau melewati build volume. Beri nama bagian serta orientasi perakitan. Jika mesh bermasalah setelah dipotong, gunakan cara memperbaiki file STL.

Hitung total material seluruh part, connector, support, dan kemungkinan sampel melalui cek gramasi. Model besar juga perlu rencana kemasan dan pengiriman setelah dirakit.

Checklist pembagian model

• Batas praktis printer sudah diverifikasi.
• Garis potong tidak melewati detail atau titik beban utama.
• Setiap part mempunyai orientasi yang stabil.
• Pin, soket, atau dovetail memiliki material pendukung.
• Clearance telah diuji dengan kupon.
• Dry fit dan urutan perakitan jelas.
• Lem, jig, clamp, pengisi, dan finishing telah direncanakan.
• Semua part muncul utuh pada preview layer.

Untuk proyek berukuran besar, kirim model, ukuran akhir, material, dan kebutuhan finishing melalui jasa 3D printing Pegangind. Tim perlu menilai pembagian, risiko sambungan, dan pengiriman sebelum produksi.

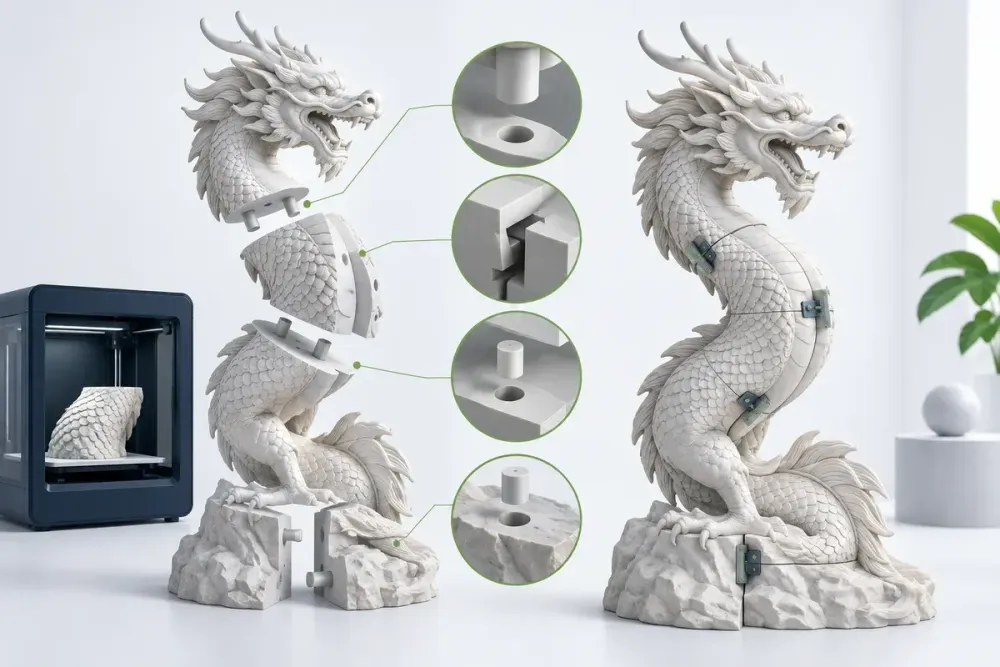

Ilustrasi utama dibuat dengan AI; bukan model pelanggan atau rekomendasi ukuran connector universal.
