Casing Elektronik Custom: Ukuran PCB, Port, Ventilasi, dan Dudukan

Casing elektronik custom menyatukan PCB, port, tombol, kabel, display, sensor, baterai, dan fastener dalam benda yang dapat dirakit serta diservis. Kesalahan satu milimeter pada konektor atau standoff dapat membuat seluruh casing tidak terpakai. Karena itu, desain harus mengikuti assembly fisik.

Mulai dari bill of materials final dan sampel komponen. File board membantu, tetapi tinggi solder, variasi konektor, radius kabel, dan akses alat sering tidak terlihat di model digital.

Buat envelope PCB dan komponen

Ukur panjang, lebar, tebal, lokasi lubang, serta komponen tertinggi di kedua sisi. Tambahkan keep-out untuk solder, antena, heat sink, dan konektor. Jangan menekan board dengan dinding casing. Jika ada beberapa revisi PCB, beri nama file dan pastikan desain mengikuti versi yang benar.

Rancang standoff sebagai datum

Standoff menentukan posisi board terhadap port. Tinggi, diameter, lubang, dan fillet perlu cukup untuk fastener serta proses cetak. Hindari boss tinggi yang tipis. Gunakan washer atau insert bila diperlukan. Board sebaiknya bertumpu tanpa melengkung ketika sekrup dikencangkan.

Berikan ruang pada port dan kabel

Cutout USB, power, audio, dan display membutuhkan clearance pada plug, bukan hanya receptacle. Periksa kepala kabel dan gerakan saat dicolok. Tambahkan chamfer agar plug mudah diarahkan. Jalur internal perlu radius tekuk serta strain relief. Artikel menambahkan LED, magnet, dan motor membahas integrasi hardware lebih lanjut.

Kelola panas secara terukur

Lubang ventilasi harus mendukung arah konveksi dan tidak melemahkan boss. Komponen panas membutuhkan jarak dari plastik serta kabel. Ukur temperatur pada kondisi beban maksimum yang realistis. Material casing dipilih dari hasil tersebut, lingkungan, UV, dan kemungkinan benda tertinggal di kendaraan atau ruang tanpa AC.

Pilih metode tutup dan servis

Sekrup, heat-set insert, snap-fit, sliding lid, dan magnet memiliki tradeoff. Panduan Formlabs tentang snap-fit enclosure menjelaskan pengaruh material, strain, dan geometri. Sediakan akses alat, stopper, serta cara membuka casing tanpa menarik kabel.

Cetak kupon interface sebelum casing penuh

Uji satu sudut yang berisi standoff, port, tombol, dan seam. Pasang PCB serta kabel aktual. Periksa assembly sequence: komponen mana masuk dulu dan dari arah mana. Setelah fit benar, cetak casing penuh lalu lakukan pengujian panas, getaran ringan, dan akses servis sesuai penggunaan.

Cara mendapatkan estimasi yang akurat

Estimasi yang baik memerlukan file atau data yang dapat diperiksa, ukuran akhir, jumlah, material, warna, fungsi, sisi visual utama, level finishing, dan tenggat. Foto referensi membantu menjelaskan arah visual, tetapi ukuran tetap perlu ditulis. Bila benda harus cocok dengan komponen lain, sertakan komponen pasangan atau hasil ukur dari beberapa titik.

Mulai dari satu sampel bila desain, fit, atau tampilan belum pernah diuji. Sampel memungkinkan perubahan dilakukan sebelum biaya terlanjur masuk ke seluruh jumlah produksi. Catat revisi file, material, orientasi, dan hasil pengujian sehingga versi yang disetujui dapat diulang. Jangan menyamakan prototipe visual dengan produk yang sudah tervalidasi untuk fungsi akhir.

Checklist sebelum produksi

• Versi PCB dan BOM telah dikunci.
• Komponen tertinggi serta sisi bawah diukur.
• Port diuji bersama plug aktual.
• Standoff, boss, dan fastener memiliki ruang alat.
• Ventilasi didukung pengujian temperatur.
• Tutup dapat dibuka tanpa merusak kabel.

Minta ruang lingkup tertulis: apakah harga mencakup perbaikan file, support removal, sanding, primer, painting, perakitan, komponen tambahan, pengemasan, dan pengiriman. Periksa juga siapa yang menyediakan file serta hak penggunaan desainnya. Detail ini membuat perbandingan penawaran lebih adil dan mencegah perubahan ekspektasi setelah pekerjaan berjalan.

Pertanyaan yang sering ditanyakan

Apakah dimensi PCB dari file sudah cukup?

Belum. Ukur board aktual beserta konektor, solder, heat sink, kabel, toleransi pemasok, dan ruang untuk memasangnya.

Snap-fit atau sekrup lebih baik?

Snap-fit cepat tetapi sensitif terhadap material dan siklus; sekrup lebih mudah diservis namun memerlukan boss serta hardware.

Berapa banyak ventilasi yang dibutuhkan?

Bergantung daya, sumber panas, orientasi, lingkungan, dan airflow. Gunakan data komponen serta pengujian temperatur.

Kirim file PCB atau gambar ukuran, BOM, foto assembly, tipe port, kondisi penggunaan, jumlah, dan kebutuhan finishing melalui halaman kontak Pegangind untuk memulai casing elektronik custom.

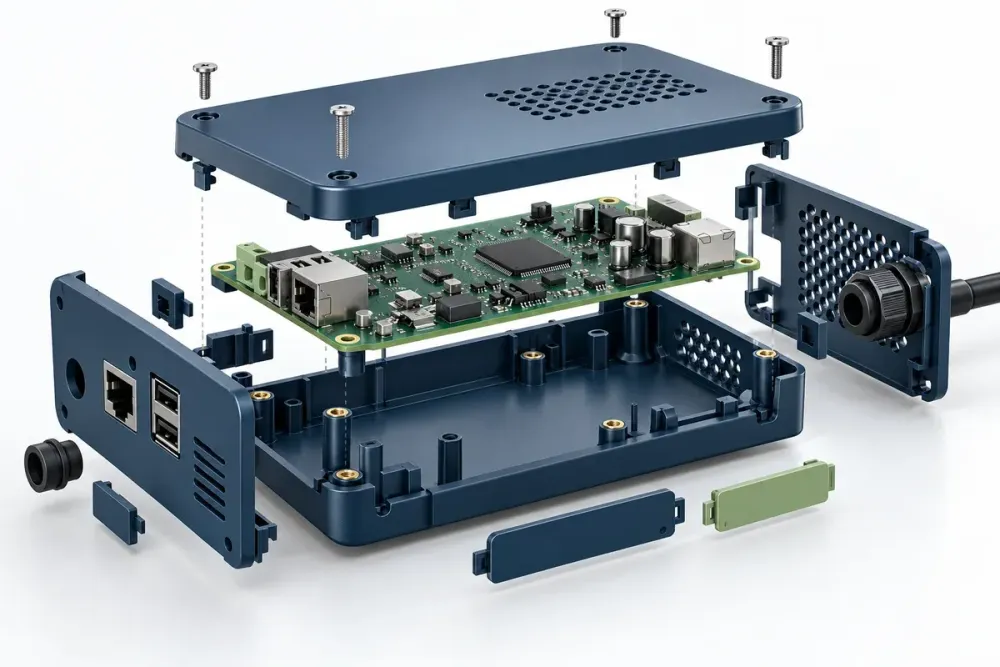

Ilustrasi utama dibuat dengan AI untuk menjelaskan konsep; bukan foto proyek pelanggan atau contoh hasil yang dijamin.
