Snap-Fit untuk Casing 3D Print: Tutup Terkunci tanpa Baut

Snap-fit mengunci dua bagian melalui fitur yang melentur saat dirakit lalu kembali menangkap undercut. Untuk casing, metode ini mengurangi baut dan mempercepat assembly. Namun hook kecil yang hanya tampak cocok di CAD dapat patah karena strain, orientasi layer, atau toleransi.

Cantilever snap paling umum: lengan, lead-in, hook, undercut, dan relief bekerja sebagai sistem. Desain harus mempertimbangkan perakitan sekaligus pelepasan.

Kontrol defleksi dan strain

Lengan yang lebih panjang biasanya dapat mencapai defleksi sama dengan strain lebih rendah. Akar memerlukan radius untuk mengurangi konsentrasi tegangan. Panduan snap-fit Formlabs membahas cantilever, toleransi, dan penyesuaian desain untuk 3D printing.

Buat jalur masuk dan pelepasan

Lead-in membantu bagian melentur secara bertahap ketika tutup ditekan. Sudut penahan menentukan gaya lepas. Jika casing perlu servis, sediakan tab, slot alat, atau arah tekan yang jelas agar pengguna tidak memuntir dinding lain.

Rancang clearance serta stopper

Snap tidak boleh menanggung seluruh beban alignment. Gunakan lip, boss, atau datum untuk mengatur posisi dan stopper agar lengan tidak dibengkokkan melewati batas. Terapkan toleransi hasil uji, bukan nominal yang sama.

Pilih orientasi dan material

Akar snap yang ditarik melintasi layer berisiko terbelah. Orientasi harus diseimbangkan dengan kualitas casing dan support. Material kaku tetapi rapuh tidak selalu cocok. Pertimbangkan jumlah siklus, suhu penggunaan, creep, UV, dan bahan kimia.

Uji dengan cara yang dapat dibandingkan

Cetak satu sudut casing dengan snap lengkap dan datum pasangannya. Ukur gaya memasang, gaya melepas, kerusakan setelah beberapa siklus, dan perubahan setelah didiamkan dalam kondisi penggunaan. Gunakan file, mesin, material, dan kondisi lingkungan yang sama. Ubah satu faktor dalam satu percobaan, beri nama sampel, lalu foto dan ukur hasil setelah dingin. Catatan sederhana jauh lebih berguna daripada mengandalkan ingatan. Jika perubahan memperbaiki tampilan tetapi menurunkan kekuatan, ukuran, atau kemudahan perakitan, hasil tersebut belum tentu merupakan solusi.

Sebelum produksi banyak, ulangi kondisi terbaik setidaknya sekali. Satu sampel bagus dapat terjadi karena variasi proses. Untuk snap-fit yang berkaitan dengan fungsi mekanis, uji menggunakan beban dan benda pasangan yang sebenarnya.

Pertanyaan praktis sebelum mengambil keputusan

**Material apa yang cocok untuk snap-fit?** Pilih material dengan kemampuan lentur dan ketahanan fatigue sesuai jumlah siklus serta lingkungan. Data sheet dan hasil cetak aktual perlu diuji.

**Mengapa snap patah di akar?** Sudut tajam mengumpulkan tegangan, defleksi bisa terlalu besar, orientasi layer buruk, atau material terlalu rapuh. Radius dan panjang cantilever perlu ditinjau.

**Apakah snap-fit bisa sering dibuka?** Bisa jika didesain untuk siklus berulang, memiliki akses pelepasan, dan material sesuai. Snap sekali pasang mempunyai kebutuhan berbeda.

Jangan mengambil satu jawaban di atas sebagai angka baku untuk semua mesin. Terapkan pada konteks file, material, printer, jumlah, dan fungsi yang sedang dikerjakan. Jika hasil harus dipasang pada benda lain, bawa atau ukur benda pasangannya; jika hasil akan dilihat dari dekat, tandai sisi yang menjadi prioritas visual.

Untuk penawaran yang dapat dibandingkan, sertakan ukuran akhir, jumlah, material yang diinginkan, kondisi penggunaan, bagian yang menerima beban, sisi tampak, dan tenggat. Jelaskan pula apakah penyedia hanya mencetak atau juga harus memperbaiki file, melepas support, menghaluskan, merakit, mengecat, dan mengemas. Ruang lingkup yang jelas mencegah standar hasil berubah setelah produksi dimulai.

Mau mengembangkan casing untuk produk usaha? Kirim desain sambungan dan perkiraan jumlah melalui jasa cetak prototipe dan produksi komponen Pegangind untuk membahas sampel serta estimasi biaya sebelum pesanan dilanjutkan.

Checklist sebelum produksi

• Jumlah siklus pemasangan ditentukan.
• Radius akar dan panjang lengan memadai.
• Lead-in serta undercut punya fungsi jelas.
• Stopper mencegah over-deflection.
• Clearance berasal dari kupon uji.
• Orientasi dan material diuji berulang.

Simpan file sumber, profil slicer, material, orientasi, dan revisi yang dipakai. Dokumentasi tersebut membuat hasil lebih mudah diulang dan membantu penyedia jasa memahami keputusan yang sudah diuji.

Snap-fit merupakan komponen mekanis, bukan dekorasi. Untuk desain casing khusus, kirim ukuran komponen, lokasi konektor, metode servis, dan target jumlah siklus melalui halaman kontak Pegangind.

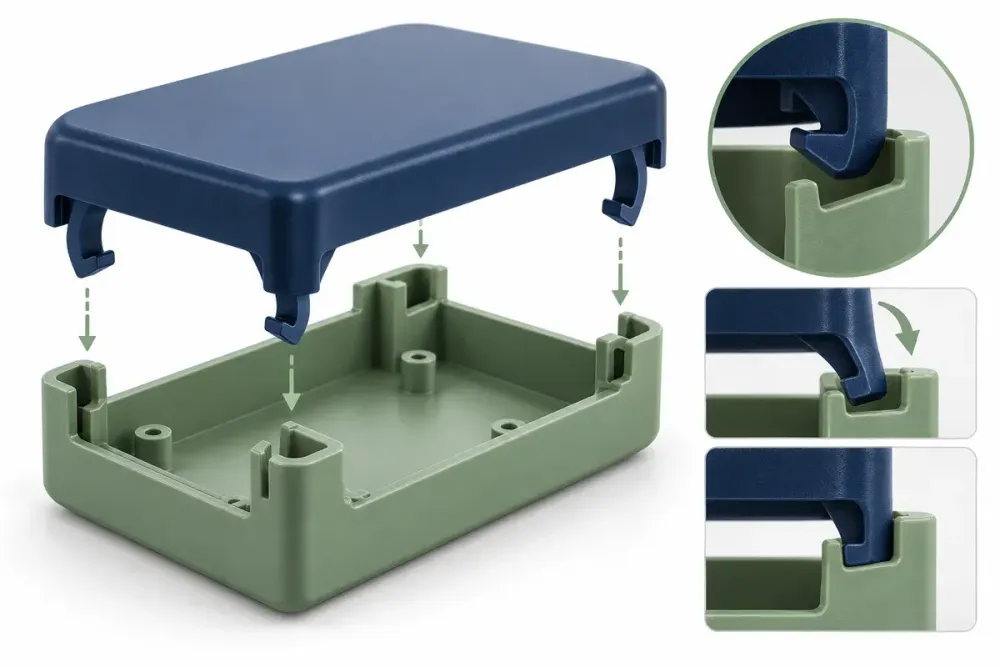

Ilustrasi utama dibuat dengan AI untuk menjelaskan konsep; bukan foto proyek pelanggan atau angka pengaturan universal.
