Casing Outdoor 3D Print: Gasket, Kabel, dan Uji Percikan Air

Casing outdoor menghadapi UV, hujan, debu, panas, perubahan suhu, serangga, kondensasi, dan tarikan kabel. Menebalkan dinding saja tidak menutup jalur masuk air pada seam, port, sekrup, atau layer. Desain perlu mengelola air dan tetap memungkinkan servis.

Artikel ini membahas prinsip prototipe, bukan sertifikasi rating IP. Klaim perlindungan membutuhkan pengujian sesuai standar dan konfigurasi final.

Pilih material dari lingkungan

Nilai temperatur tertinggi, UV, bahan kimia, benturan, serta lama paparan. Warna gelap dapat lebih panas di matahari. Baca material 3D print outdoor dan data sheet aktual. Material tahan UV tidak otomatis membuat assembly kedap air.

Rancang lid dan gasket sebagai sistem

Gunakan overlap, labyrinth, atau drip edge untuk mengalihkan air. Gasket groove perlu mengontrol compression tanpa memotong seal. Fastener ditempatkan agar tekanan merata. Uji tolerance, flatness, dan deformasi setelah suhu berubah. Snap-fit saja belum tentu memberi compression konsisten.

Gunakan cable gland dan strain relief

Lubang kabel adalah jalur masuk utama. Pilih gland berdasarkan diameter kabel, thread, dan kondisi. Tambahkan permukaan datar serta ketebalan untuk pemasangan. Strain relief mencegah tarikan merusak seal atau solder. Orientasikan entry agar air tidak mengalir langsung ke dalam.

Kelola drainase dan kondensasi

Air yang tetap masuk harus memiliki jalur yang tidak mengenai elektronik. Lubang drain ditempatkan di titik rendah pada orientasi pemasangan. Perubahan temperatur dapat menarik udara lembap. Vent membrane, conformal coating, desiccant, atau heater memerlukan evaluasi sistem, maintenance, dan kompatibilitas.

Uji konfigurasi final

Pasang PCB, kabel, fastener, gasket, dan gland yang sebenarnya. Uji percikan, genangan, siklus suhu, serta inspeksi internal secara terkontrol sesuai risiko. Catat orientasi dan durasi. Jangan menaikkan klaim menjadi rating standar tanpa laboratorium serta prosedur yang benar.

Hubungkan material dan proses dengan fungsi

Jangan memilih material hanya dari warna atau nama dagang. Catat temperatur, paparan UV, air, bahan kimia, benturan, kelenturan, gesekan, dan lama beban. Periksa data sheet material yang benar-benar akan dipakai, lalu validasi pada hasil cetak karena orientasi, layer, kelembapan bahan, dan post-processing dapat mengubah perilakunya.

Teknologi produksi juga memengaruhi detail, permukaan, toleransi, dan biaya. FDM, resin, machining, molding, atau kombinasi beberapa proses dapat memberi hasil berbeda. Pilih berdasarkan kebutuhan produk serta jumlah, bukan berdasarkan mesin yang kebetulan tersedia. Untuk fungsi yang diatur standar atau berisiko tinggi, libatkan tenaga ahli dan jalankan pengujian yang sesuai sebelum penggunaan.

Cara menguji sebelum produksi penuh

Mulai dengan sampel yang menjawab risiko terbesar: ukuran, fit, detail, gerakan, permukaan, atau cara perakitan. Gunakan material, orientasi, dan proses yang mendekati rencana produksi. Nilai sampel dengan ukuran dan kriteria yang sudah ditulis, bukan hanya dari kesan visual. Foto hasil, catat revisi file, dan beri identitas pada setiap versi.

Jika benda harus cocok dengan komponen lain, uji memakai komponen aktual. Untuk batch, setujui satu golden sample lalu gunakan sebagai acuan quality control. Perubahan setelah persetujuan perlu dicatat karena dapat memengaruhi biaya, waktu, material, finishing, kemasan, dan tanggal selesai.

Data yang perlu dikirim untuk estimasi

• Paparan UV, suhu, air, dan kimia dipetakan.
• Material serta warna dipilih dari data.
• Gasket compression dan fastener diuji.
• Cable gland sesuai kabel aktual.
• Drainase dan kondensasi dipertimbangkan.
• Klaim perlindungan mengikuti hasil uji.

Sertakan jumlah, ukuran akhir, fungsi, kondisi penggunaan, sisi visual utama, warna, finishing, kota tujuan, dan tenggat barang diterima. Jelaskan apakah kebutuhan mencakup desain, perbaikan file, pencetakan, support removal, sanding, painting, assembly, komponen tambahan, serta kemasan. Ruang lingkup yang jelas membuat penawaran lebih mudah dibandingkan dan mengurangi revisi yang tidak perlu.

Pertanyaan yang sering ditanyakan

Apakah casing 3D print otomatis waterproof?

Tidak. Layer, seam, fastener, port, gasket, kabel, dan assembly dapat menjadi jalur masuk air.

Bisakah diberi rating IP?

Rating memerlukan desain, proses, sampel, dan pengujian sesuai standar yang berlaku; tampilan saja tidak membuktikan rating.

Bagaimana mengatasi kondensasi?

Pertimbangkan perubahan suhu, ventilasi atau membrane, drain, coating elektronik, dan penempatan; solusi bergantung sistem.

Kirim PCB, kabel, orientasi pemasangan, lokasi penggunaan, paparan, ukuran, dan target uji melalui halaman kontak Pegangind untuk merancang prototipe casing outdoor.

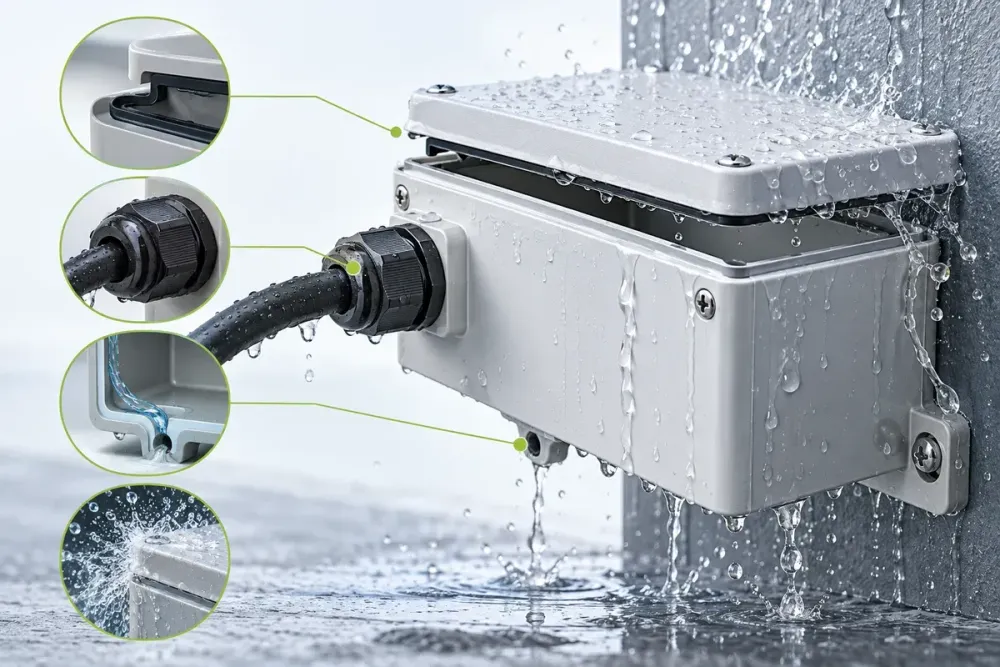

Ilustrasi utama dibuat dengan AI untuk menjelaskan konsep; bukan foto proyek pelanggan atau contoh hasil yang dijamin.
