3D Printing untuk Robotika dan IoT: Bracket, Mount, dan Casing

Robotika dan IoT membutuhkan banyak komponen custom berjumlah sedikit: bracket sensor, servo mount, wheel hub, cable clip, enclosure, spacer, dan adapter. 3D printing memudahkan iterasi ketika posisi komponen masih berubah. Namun part harus dirancang terhadap beban, getaran, panas, kabel, dan urutan assembly.

Mulai dari model atau sampel hardware aktual serta ruang gerak seluruh sistem.

Bangun envelope komponen

Ukur board, sensor, servo, motor, baterai, connector, dan kabel. Sertakan toleransi serta sweep volume bagian bergerak. Jangan hanya memakai model internet tanpa memeriksa nomor versi. Tambahkan akses untuk plug, screwdriver, dan pelepasan komponen.

Pisahkan fungsi bracket dan struktur

Bracket sensor mungkin hanya mengatur posisi, sedangkan mount motor menyalurkan torque. Tentukan load path, fastener, dan datum. Tambahkan rib serta radius bila perlu. Jangan menggunakan part cetak untuk fungsi keselamatan kritis tanpa analisis dan validasi engineer.

Kelola panas dan ventilasi

Driver, regulator, motor, baterai, dan SBC menghasilkan panas. Ukur kondisi beban. Beri jarak dari dinding serta jalur udara. Artikel casing elektronik custom membahas standoff, port, dan servis. Material dipilih dari temperatur aktual, bukan hanya kemudahan cetak.

Rancang kabel dan maintenance

Gunakan channel, clip, strain relief, dan label. Jauhkan kabel dari wheel, gear, fan, serta edge. Komponen yang sering diganti perlu akses tanpa membongkar seluruh robot. Captive nut atau heat-set insert dapat membantu servis berulang.

Uji iterasi secara terukur

Cetak bracket sederhana, periksa alignment, range of motion, dan pembacaan sensor. Uji getaran, benturan, panas, serta loosening fastener dalam kondisi terkendali. Catat revisi. Setelah layout stabil, optimalkan berat, support, dan waktu cetak.

Hubungkan material dan proses dengan fungsi

Jangan memilih material hanya dari warna atau nama dagang. Catat temperatur, paparan UV, air, bahan kimia, benturan, kelenturan, gesekan, dan lama beban. Periksa data sheet material yang benar-benar akan dipakai, lalu validasi pada hasil cetak karena orientasi, layer, kelembapan bahan, dan post-processing dapat mengubah perilakunya.

Teknologi produksi juga memengaruhi detail, permukaan, toleransi, dan biaya. FDM, resin, machining, molding, atau kombinasi beberapa proses dapat memberi hasil berbeda. Pilih berdasarkan kebutuhan produk serta jumlah, bukan berdasarkan mesin yang kebetulan tersedia. Untuk fungsi yang diatur standar atau berisiko tinggi, libatkan tenaga ahli dan jalankan pengujian yang sesuai sebelum penggunaan.

Cara menguji sebelum produksi penuh

Mulai dengan sampel yang menjawab risiko terbesar: ukuran, fit, detail, gerakan, permukaan, atau cara perakitan. Gunakan material, orientasi, dan proses yang mendekati rencana produksi. Nilai sampel dengan ukuran dan kriteria yang sudah ditulis, bukan hanya dari kesan visual. Foto hasil, catat revisi file, dan beri identitas pada setiap versi.

Jika benda harus cocok dengan komponen lain, uji memakai komponen aktual. Untuk batch, setujui satu golden sample lalu gunakan sebagai acuan quality control. Perubahan setelah persetujuan perlu dicatat karena dapat memengaruhi biaya, waktu, material, finishing, kemasan, dan tanggal selesai.

Data yang perlu dikirim untuk estimasi

• Model dan sampel hardware sesuai versi.
• Sweep volume serta akses alat diperiksa.
• Load path dan fastener ditentukan.
• Panas, getaran, dan kabel dipetakan.
• Part yang perlu servis mudah diakses.
• Prototipe diuji sebelum robot penuh.

Sertakan jumlah, ukuran akhir, fungsi, kondisi penggunaan, sisi visual utama, warna, finishing, kota tujuan, dan tenggat barang diterima. Jelaskan apakah kebutuhan mencakup desain, perbaikan file, pencetakan, support removal, sanding, painting, assembly, komponen tambahan, serta kemasan. Ruang lingkup yang jelas membuat penawaran lebih mudah dibandingkan dan mengurangi revisi yang tidak perlu.

Pertanyaan yang sering ditanyakan

Part robot apa yang cocok dicetak?

Bracket sensor, mount, cover, cable guide, spacer, dan prototipe sering cocok; komponen keselamatan atau beban tinggi perlu analisis khusus.

Mengapa lubang servo tidak pas?

Model vendor, variasi unit, orientasi, shrinkage, dan toleransi proses dapat berbeda. Ukur komponen aktual dan cetak kupon.

Bagaimana mengurangi getaran sensor?

Kekakuan, massa, resonansi, fastener, isolator, posisi, dan algoritme sensor semuanya perlu dievaluasi.

Kirim CAD assembly, daftar komponen, ukuran, beban, lingkungan, jumlah, dan fungsi melalui halaman kontak Pegangind untuk mengembangkan part robotika atau IoT.

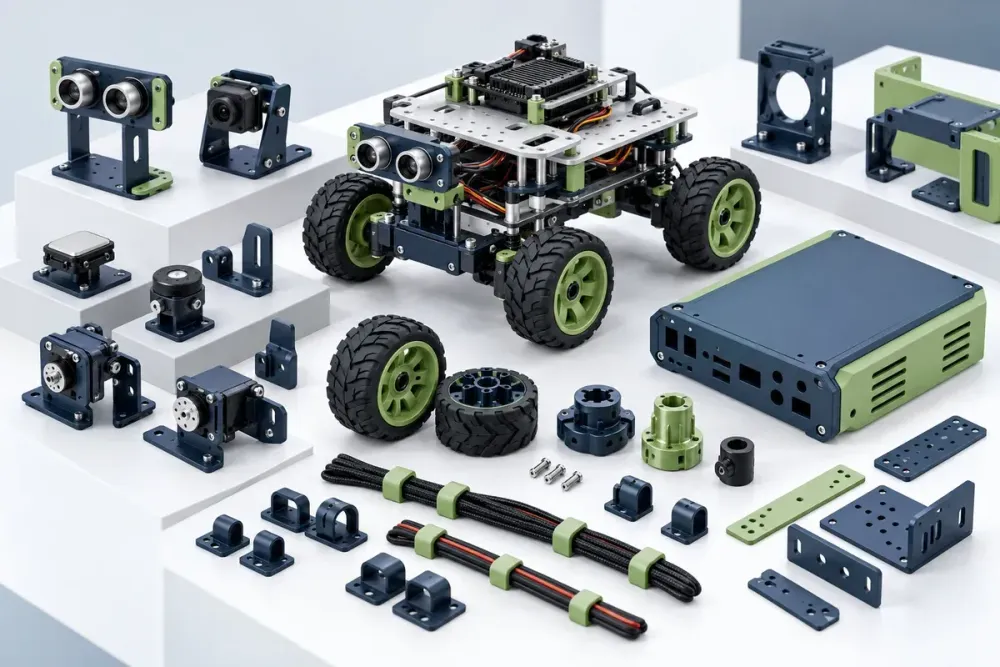

Ilustrasi utama dibuat dengan AI untuk menjelaskan konsep; bukan foto proyek pelanggan atau contoh hasil yang dijamin.
