Jig dan Fixture 3D Print untuk Produksi dan Quality Control

Jig dan fixture membantu operator menempatkan benda, mengebor, merakit, menandai, atau memeriksa dengan cara yang konsisten. 3D printing berguna untuk bentuk yang mengikuti produk, volume rendah, dan perubahan cepat. Namun tooling produksi harus divalidasi terhadap gaya, temperatur, aus, dan risiko salah pakai.

Formlabs mencatat penggunaan 3D print untuk workholding, masking, assembly aids, serta production tools. Nilai utamanya datang dari desain yang mengikuti proses nyata.

Mulai dari operasi dan sumber variasi

Amati operator, urutan kerja, alat, part, dan titik kesalahan. Tentukan apakah tooling harus memandu, menahan, mengukur, atau mencegah orientasi terbalik. Jangan menambahkan fitur tanpa fungsi. Catat cycle time serta gaya yang diterapkan agar desain tidak hanya cocok saat diam.

Gunakan datum dan clamp yang jelas

Terapkan prinsip lokasi yang mengunci derajat kebebasan tanpa overconstraint. Permukaan datum harus mudah dibersihkan dan tidak merusak produk. Clamp memberi gaya ke arah penopang. Tambahkan relief untuk burr, radius, atau variasi part agar benda selalu duduk pada fitur yang benar.

Tambahkan hardware pada area aus

Drill bushing, threaded insert, magnet, pin, bearing, dan wear pad dapat memperpanjang umur. Formlabs membahas jigs, fixtures, dan manufacturing aids sebagai tooling yang perlu dirancang serta dirawat. Hardware harus tertahan dan dapat diganti.

Perhatikan ergonomi dan poka-yoke

Handle, warna, label, dan bentuk asimetris membantu pemakaian. Jangan biarkan jari dekat alat atau clamp. Buat orientasi salah tidak dapat masuk bila memungkinkan. Tooling tetap memerlukan instruksi, training, dan risk assessment pada proses produksi sebenarnya.

Validasi dan kontrol revisi

Ukur part hasil proses sebelum dan sesudah memakai jig. Jalankan jumlah siklus yang mewakili, periksa aus, creep, crack, dan kelonggaran insert. Beri nomor aset serta revisi. Tentukan interval pemeriksaan dan kondisi yang membuat tooling harus ditarik dari lini.

Hubungkan material dan proses dengan fungsi

Jangan memilih material hanya dari warna atau nama dagang. Catat temperatur, paparan UV, air, bahan kimia, benturan, kelenturan, gesekan, dan lama beban. Periksa data sheet material yang benar-benar akan dipakai, lalu validasi pada hasil cetak karena orientasi, layer, kelembapan bahan, dan post-processing dapat mengubah perilakunya.

Teknologi produksi juga memengaruhi detail, permukaan, toleransi, dan biaya. FDM, resin, machining, molding, atau kombinasi beberapa proses dapat memberi hasil berbeda. Pilih berdasarkan kebutuhan produk serta jumlah, bukan berdasarkan mesin yang kebetulan tersedia. Untuk fungsi yang diatur standar atau berisiko tinggi, libatkan tenaga ahli dan jalankan pengujian yang sesuai sebelum penggunaan.

Cara menguji sebelum produksi penuh

Mulai dengan sampel yang menjawab risiko terbesar: ukuran, fit, detail, gerakan, permukaan, atau cara perakitan. Gunakan material, orientasi, dan proses yang mendekati rencana produksi. Nilai sampel dengan ukuran dan kriteria yang sudah ditulis, bukan hanya dari kesan visual. Foto hasil, catat revisi file, dan beri identitas pada setiap versi.

Jika benda harus cocok dengan komponen lain, uji memakai komponen aktual. Untuk batch, setujui satu golden sample lalu gunakan sebagai acuan quality control. Perubahan setelah persetujuan perlu dicatat karena dapat memengaruhi biaya, waktu, material, finishing, kemasan, dan tanggal selesai.

Data yang perlu dikirim untuk estimasi

• Operasi dan risiko proses diamati.
• Datum serta arah clamp ditentukan.
• Gaya, suhu, dan jumlah siklus diketahui.
• Area aus memakai hardware bila perlu.
• Ergonomi serta poka-yoke dievaluasi.
• Validasi dan maintenance terdokumentasi.

Sertakan jumlah, ukuran akhir, fungsi, kondisi penggunaan, sisi visual utama, warna, finishing, kota tujuan, dan tenggat barang diterima. Jelaskan apakah kebutuhan mencakup desain, perbaikan file, pencetakan, support removal, sanding, painting, assembly, komponen tambahan, serta kemasan. Ruang lingkup yang jelas membuat penawaran lebih mudah dibandingkan dan mengurangi revisi yang tidak perlu.

Pertanyaan yang sering ditanyakan

Apa beda jig dan fixture?

Secara umum jig membantu memandu alat, sedangkan fixture menahan dan memposisikan benda; praktik di lapangan dapat memakai istilah secara longgar.

Apakah lubang bor boleh langsung pada plastik?

Untuk pemakaian berulang, bushing logam atau insert sering diperlukan agar lubang tidak cepat aus.

Bagaimana memastikan jig akurat?

Tetapkan datum, ukur sampel, lakukan capability atau verification yang sesuai, dan bandingkan dengan metode inspeksi terpercaya.

Kirim part, drawing, proses kerja, alat, target cycle, dan masalah yang ingin dikurangi melalui halaman kontak Pegangind untuk membahas jig atau fixture.

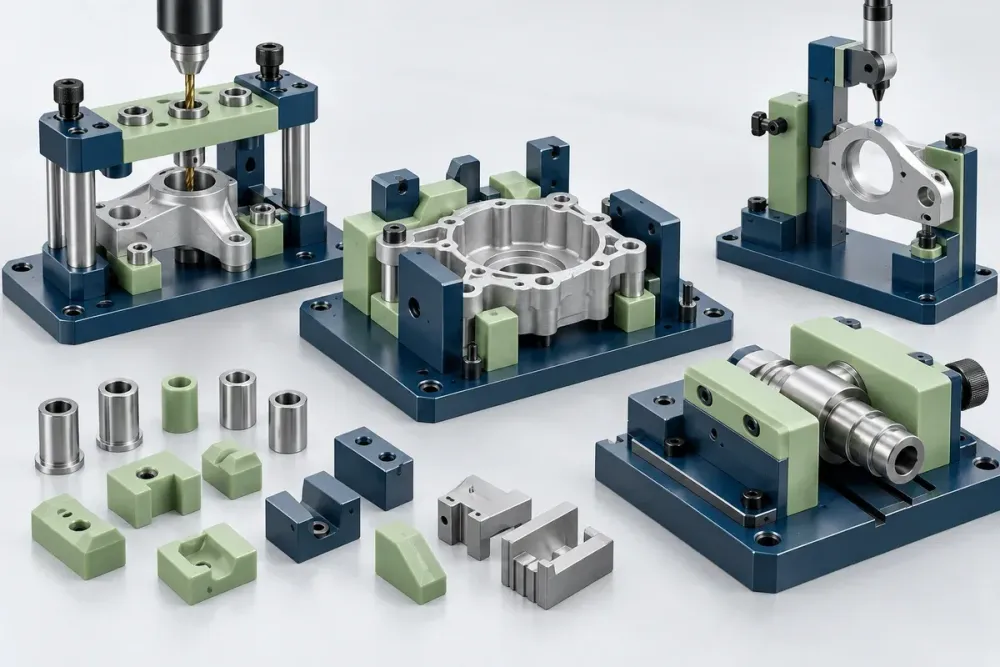

Ilustrasi utama dibuat dengan AI untuk menjelaskan konsep; bukan foto proyek pelanggan atau contoh hasil yang dijamin.
