Mold Vacuum Forming dari 3D Print: Desain dan Persiapan

Vacuum forming memanaskan lembar plastik lalu menariknya ke mold menggunakan vakum. Mold cetak 3D dapat mempercepat prototipe dan jumlah rendah, tetapi harus menahan panas, gaya, serta siklus proses. Bentuk perlu dirancang agar sheet dapat meregang, mengikuti detail, dan dilepas.

Mold visual yang halus belum tentu menghasilkan part yang baik tanpa draft, vent, radius, flange, serta rencana trimming.

Tentukan material sheet dan kondisi mesin

Catat jenis serta tebal sheet, temperatur forming, ukuran bed, clamp frame, tinggi draw, vacuum, dan cycle. Data ini menentukan material mold serta risiko deformasi. Gunakan kondisi vendor aktual, bukan angka umum. Proses besar mungkin memerlukan mold berongga dengan backing yang kaku.

Tambahkan draft dan radius

Dinding vertikal serta undercut mengunci part. Gunakan draft sesuai geometri dan material, lalu tambah radius pada transisi agar sheet tidak menipis tajam. Sudut luar yang terlalu tajam dapat menghasilkan webbing atau thinning. Simulasikan arah pelepasan sejak CAD.

Rancang jalur vakum

Vent ditempatkan pada cekungan atau akhir aliran udara. Hole sangat besar dapat meninggalkan mark. Pastikan jaringan internal terhubung ke sumber vakum dan tidak tersumbat saat finishing. Uji sampel karena ukuran vent efektif bergantung mesin serta sheet.

Siapkan permukaan mold

Layer line dapat tercetak ke sheet. Sanding, filler, coating, atau machining sekunder mungkin diperlukan. Baca cara menghaluskan hasil 3D print, lalu pastikan coating kompatibel dengan temperatur dan material sheet. Dimensi berubah setelah finishing.

Rencanakan flange dan trimming

Berikan area datar untuk seal serta pegangan. Tentukan garis trim, hole, dan datum inspection. Part hasil forming bisa mengalami springback atau variasi ketebalan. Buat gauge dan lakukan beberapa siklus sebelum menyatakan desain siap produksi.

Hubungkan material dan proses dengan fungsi

Jangan memilih material hanya dari warna atau nama dagang. Catat temperatur, paparan UV, air, bahan kimia, benturan, kelenturan, gesekan, dan lama beban. Periksa data sheet material yang benar-benar akan dipakai, lalu validasi pada hasil cetak karena orientasi, layer, kelembapan bahan, dan post-processing dapat mengubah perilakunya.

Teknologi produksi juga memengaruhi detail, permukaan, toleransi, dan biaya. FDM, resin, machining, molding, atau kombinasi beberapa proses dapat memberi hasil berbeda. Pilih berdasarkan kebutuhan produk serta jumlah, bukan berdasarkan mesin yang kebetulan tersedia. Untuk fungsi yang diatur standar atau berisiko tinggi, libatkan tenaga ahli dan jalankan pengujian yang sesuai sebelum penggunaan.

Cara menguji sebelum produksi penuh

Mulai dengan sampel yang menjawab risiko terbesar: ukuran, fit, detail, gerakan, permukaan, atau cara perakitan. Gunakan material, orientasi, dan proses yang mendekati rencana produksi. Nilai sampel dengan ukuran dan kriteria yang sudah ditulis, bukan hanya dari kesan visual. Foto hasil, catat revisi file, dan beri identitas pada setiap versi.

Jika benda harus cocok dengan komponen lain, uji memakai komponen aktual. Untuk batch, setujui satu golden sample lalu gunakan sebagai acuan quality control. Perubahan setelah persetujuan perlu dicatat karena dapat memengaruhi biaya, waktu, material, finishing, kemasan, dan tanggal selesai.

Data yang perlu dikirim untuk estimasi

• Sheet dan parameter mesin diketahui.
• Draft, radius, dan arah release diperiksa.
• Vent terhubung serta dapat dibersihkan.
• Material mold sesuai panas dan siklus.
• Finishing permukaan masuk toleransi.
• Flange, trimming, dan inspeksi direncanakan.

Sertakan jumlah, ukuran akhir, fungsi, kondisi penggunaan, sisi visual utama, warna, finishing, kota tujuan, dan tenggat barang diterima. Jelaskan apakah kebutuhan mencakup desain, perbaikan file, pencetakan, support removal, sanding, painting, assembly, komponen tambahan, serta kemasan. Ruang lingkup yang jelas membuat penawaran lebih mudah dibandingkan dan mengurangi revisi yang tidak perlu.

Pertanyaan yang sering ditanyakan

Apakah semua 3D print dapat dipakai sebagai mold?

Tidak. Temperatur sheet, tekanan, jumlah siklus, material, permukaan, dan backing harus sesuai.

Mengapa draft angle diperlukan?

Draft membantu part yang sudah terbentuk dilepas tanpa mengunci atau merusak mold dan sheet.

Apa fungsi vent hole?

Vent membantu vakum menarik sheet ke detail yang sulit dijangkau, tetapi ukuran serta posisinya harus mencegah bekas berlebihan.

Kirim model produk, ukuran sheet, jenis material, mesin, jumlah siklus, dan standar permukaan melalui halaman kontak Pegangind untuk mengevaluasi mold vacuum forming.

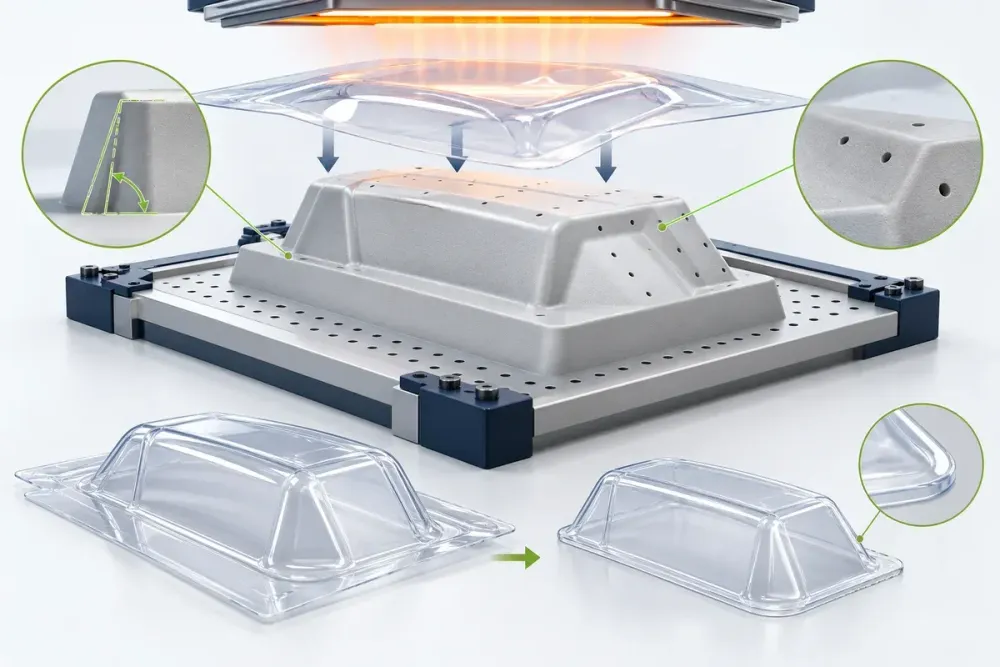

Ilustrasi utama dibuat dengan AI untuk menjelaskan konsep; bukan foto proyek pelanggan atau contoh hasil yang dijamin.
