3D Scan vs Photogrammetry: Mana yang Cocok untuk Membuat Model?

3D scan dan photogrammetry sama-sama menangkap bentuk nyata, tetapi cara kerja dan hasilnya berbeda. Scanner aktif memproyeksikan pola atau cahaya lalu membaca permukaan. Photogrammetry menyusun geometri dari banyak foto yang saling tumpang tindih. Keduanya menghasilkan data yang masih perlu diproses.

Pilihan metode bergantung pada ukuran objek, detail, warna, akses, toleransi, permukaan, dan tujuan akhir.

3D scanner memberi alur pengukuran terarah

Scanner handheld atau fixed dapat menampilkan area yang sudah tertangkap saat proses berlangsung. Resolusi dan akurasi bergantung kelas alat serta jarak kerja. Marker membantu tracking. Scanner bukan pengganti caliper untuk semua fitur; lubang, datum, dan permukaan tersembunyi tetap perlu pengukuran tambahan.

Photogrammetry mengandalkan kualitas foto

Objek difoto mengelilingi semua sisi dengan overlap, fokus, exposure, dan cahaya konsisten. Tekstur visual membantu software menemukan titik yang sama. Permukaan polos, transparan, bergerak, atau mengilap menyulitkan rekonstruksi. Skala perlu dikunci dengan target atau ukuran referensi yang benar.

Hasil mesh bukan CAD parametrik

Point cloud dan triangle mesh merekam permukaan, termasuk noise serta kerusakan benda. Reverse engineering part mekanis memerlukan interpretasi menjadi plane, cylinder, hole, dan feature CAD. Artikel reverse engineering 3D membahas tahap setelah data ditangkap.

Warna dan bentuk mempunyai kebutuhan berbeda

Photogrammetry sering dipilih ketika texture warna penting, misalnya aset visual atau objek budaya. Scanner tertentu fokus pada geometri. Jika tujuan hanya mencetak bentuk satu warna, texture resolusi tinggi mungkin tidak diperlukan. Jika target AR atau render, topology serta UV menjadi deliverable penting.

Uji metode pada area tersulit

Sebelum menangkap seluruh objek besar, periksa area mengilap, cekungan, rambut, bagian tipis, dan permukaan berulang. Tentukan metrik yang akan diperiksa terhadap pengukuran fisik. Jangan menyatakan akurasi hanya dari tampilan mesh yang halus.

Hubungkan material dan proses dengan fungsi

Jangan memilih material hanya dari warna atau nama dagang. Catat temperatur, paparan UV, air, bahan kimia, benturan, kelenturan, gesekan, dan lama beban. Periksa data sheet material yang benar-benar akan dipakai, lalu validasi pada hasil cetak karena orientasi, layer, kelembapan bahan, dan post-processing dapat mengubah perilakunya.

Teknologi produksi juga memengaruhi detail, permukaan, toleransi, dan biaya. FDM, resin, machining, molding, atau kombinasi beberapa proses dapat memberi hasil berbeda. Pilih berdasarkan kebutuhan produk serta jumlah, bukan berdasarkan mesin yang kebetulan tersedia. Untuk fungsi yang diatur standar atau berisiko tinggi, libatkan tenaga ahli dan jalankan pengujian yang sesuai sebelum penggunaan.

Cara menguji sebelum produksi penuh

Mulai dengan sampel yang menjawab risiko terbesar: ukuran, fit, detail, gerakan, permukaan, atau cara perakitan. Gunakan material, orientasi, dan proses yang mendekati rencana produksi. Nilai sampel dengan ukuran dan kriteria yang sudah ditulis, bukan hanya dari kesan visual. Foto hasil, catat revisi file, dan beri identitas pada setiap versi.

Jika benda harus cocok dengan komponen lain, uji memakai komponen aktual. Untuk batch, setujui satu golden sample lalu gunakan sebagai acuan quality control. Perubahan setelah persetujuan perlu dicatat karena dapat memengaruhi biaya, waktu, material, finishing, kemasan, dan tanggal selesai.

Data yang perlu dikirim untuk estimasi

• Ukuran dan akses objek diketahui.
• Toleransi serta tujuan akhir ditulis.
• Permukaan transparan atau reflektif diidentifikasi.
• Skala referensi dan datum tersedia.
• Kebutuhan warna atau texture ditentukan.
• Waktu cleanup mesh masuk ruang lingkup.

Sertakan jumlah, ukuran akhir, fungsi, kondisi penggunaan, sisi visual utama, warna, finishing, kota tujuan, dan tenggat barang diterima. Jelaskan apakah kebutuhan mencakup desain, perbaikan file, pencetakan, support removal, sanding, painting, assembly, komponen tambahan, serta kemasan. Ruang lingkup yang jelas membuat penawaran lebih mudah dibandingkan dan mengurangi revisi yang tidak perlu.

Pertanyaan yang sering ditanyakan

Apakah hasil scan langsung siap dicetak?

Biasanya belum. Mesh perlu dibersihkan, ditutup, diberi skala, disederhanakan, dan diubah sesuai tujuan produksi.

Mana yang lebih akurat?

Bergantung alat, objek, setup, operator, kalibrasi, dan metrik. Pilih metode berdasarkan toleransi yang benar-benar dibutuhkan.

Bisakah permukaan hitam atau mengilap dipindai?

Permukaan tersebut sering sulit ditangkap dan dapat memerlukan perlakuan, marker, atau metode lain yang aman untuk objek.

Untuk menilai kebutuhan scan atau pemodelan ulang, kirim foto objek, ukuran, kondisi permukaan, toleransi, dan tujuan file melalui halaman kontak Pegangind.

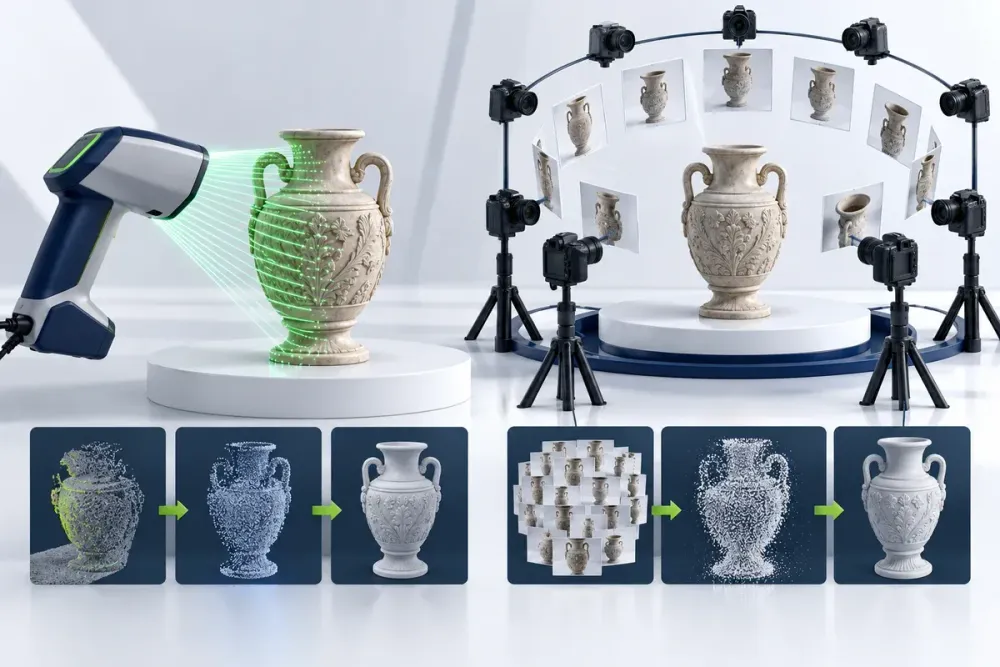

Ilustrasi utama dibuat dengan AI untuk menjelaskan konsep; bukan foto proyek pelanggan atau contoh hasil yang dijamin.
