Reverse Engineering 3D: Dari Benda Fisik ke File CAD

Reverse engineering 3D mengubah benda fisik menjadi data desain yang dapat dianalisis, diedit, dan diproduksi. Prosesnya lebih luas daripada memindai. Benda mungkin aus, patah, melengkung, atau tidak memiliki permukaan yang mudah ditangkap. Desainer perlu memahami fungsi dan merekonstruksi intent geometri.

Proyek yang baik menyatakan akurasi, datum, dan fitur kritis sebelum pengukuran dimulai.

Analisis fungsi sebelum geometri

Identifikasi permukaan yang mengatur posisi, menahan beban, bergesekan, menjadi seal, atau hanya kosmetik. Periksa konsekuensi kegagalan. Komponen keselamatan kritis memerlukan engineer, material, serta validasi yang sesuai dan tidak boleh direplikasi hanya berdasarkan kecocokan visual.

Gabungkan beberapa metode ukur

Caliper, micrometer, pin gauge, contour gauge, foto berskala, dan 3D scan menjawab kebutuhan berbeda. Gunakan perbandingan scan dan photogrammetry untuk memilih data permukaan. Ukuran presisi tetap perlu alat serta prosedur yang mendukung toleransinya.

Bangun ulang design intent

Cylinder yang ter-scan tidak sempurna biasanya direkonstruksi sebagai feature ideal. Gunakan simetri, pola lubang, komponen pasangan, dan standar fastener. Pisahkan data asli, asumsi, serta perubahan penguatan. Model parametrik memudahkan revisi ketika sampel pertama belum pas.

Sesuaikan desain dengan proses baru

Part injection molded tidak selalu tepat disalin untuk FDM atau resin. Rib, draft, dinding, boss, dan arah beban perlu ditinjau. Material baru juga dapat memiliki stiffness, creep, panas, serta gesekan berbeda. Tujuan sebaiknya mempertahankan fungsi, bukan membekukan semua detail produksi lama.

Validasi berjenjang

Cetak kupon interface, lalu prototipe lengkap, kemudian uji fungsi dalam kondisi terkontrol. Ukur hasil setelah dingin dan post-processing. Simpan nomor revisi serta laporan perbedaan. Jika part akan diproduksi ulang, golden sample dan drawing pemeriksaan membantu menjaga konsistensi.

Hubungkan material dan proses dengan fungsi

Jangan memilih material hanya dari warna atau nama dagang. Catat temperatur, paparan UV, air, bahan kimia, benturan, kelenturan, gesekan, dan lama beban. Periksa data sheet material yang benar-benar akan dipakai, lalu validasi pada hasil cetak karena orientasi, layer, kelembapan bahan, dan post-processing dapat mengubah perilakunya.

Teknologi produksi juga memengaruhi detail, permukaan, toleransi, dan biaya. FDM, resin, machining, molding, atau kombinasi beberapa proses dapat memberi hasil berbeda. Pilih berdasarkan kebutuhan produk serta jumlah, bukan berdasarkan mesin yang kebetulan tersedia. Untuk fungsi yang diatur standar atau berisiko tinggi, libatkan tenaga ahli dan jalankan pengujian yang sesuai sebelum penggunaan.

Cara menguji sebelum produksi penuh

Mulai dengan sampel yang menjawab risiko terbesar: ukuran, fit, detail, gerakan, permukaan, atau cara perakitan. Gunakan material, orientasi, dan proses yang mendekati rencana produksi. Nilai sampel dengan ukuran dan kriteria yang sudah ditulis, bukan hanya dari kesan visual. Foto hasil, catat revisi file, dan beri identitas pada setiap versi.

Jika benda harus cocok dengan komponen lain, uji memakai komponen aktual. Untuk batch, setujui satu golden sample lalu gunakan sebagai acuan quality control. Perubahan setelah persetujuan perlu dicatat karena dapat memengaruhi biaya, waktu, material, finishing, kemasan, dan tanggal selesai.

Data yang perlu dikirim untuk estimasi

• Fungsi dan konsekuensi kegagalan dinilai.
• Datum serta fitur kritis ditandai.
• Benda pasangan tersedia.
• Metode ukur sesuai toleransi.
• Asumsi rekonstruksi didokumentasikan.
• Prototipe dan pengujian disiapkan.

Sertakan jumlah, ukuran akhir, fungsi, kondisi penggunaan, sisi visual utama, warna, finishing, kota tujuan, dan tenggat barang diterima. Jelaskan apakah kebutuhan mencakup desain, perbaikan file, pencetakan, support removal, sanding, painting, assembly, komponen tambahan, serta kemasan. Ruang lingkup yang jelas membuat penawaran lebih mudah dibandingkan dan mengurangi revisi yang tidak perlu.

Pertanyaan yang sering ditanyakan

Apakah benda harus dihancurkan untuk diukur?

Tidak selalu. Namun fitur tertutup mungkin membutuhkan pembongkaran, data tambahan, atau asumsi yang harus disetujui.

Bisakah part aus dikembalikan ke ukuran asli?

Bisa diestimasi dari datum, pasangan, simetri, dan pola, tetapi tingkat ketidakpastian perlu dicatat serta diuji.

Apa output reverse engineering?

Tergantung proyek: mesh bersih, CAD parametrik, gambar teknik, STL, prototipe, atau kombinasi beberapa deliverable.

Untuk reverse engineering komponen nonkritis, kirim foto, ukuran, benda fisik, pasangan, dan kondisi penggunaan melalui halaman kontak Pegangind.

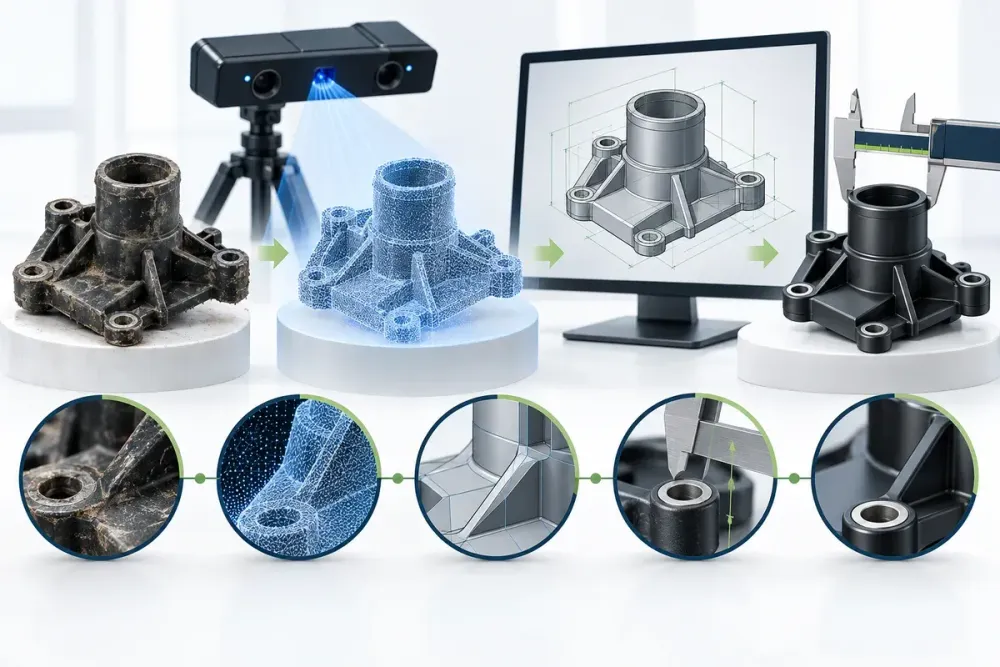

Ilustrasi utama dibuat dengan AI untuk menjelaskan konsep; bukan foto proyek pelanggan atau contoh hasil yang dijamin.
